Takgenomföring TG

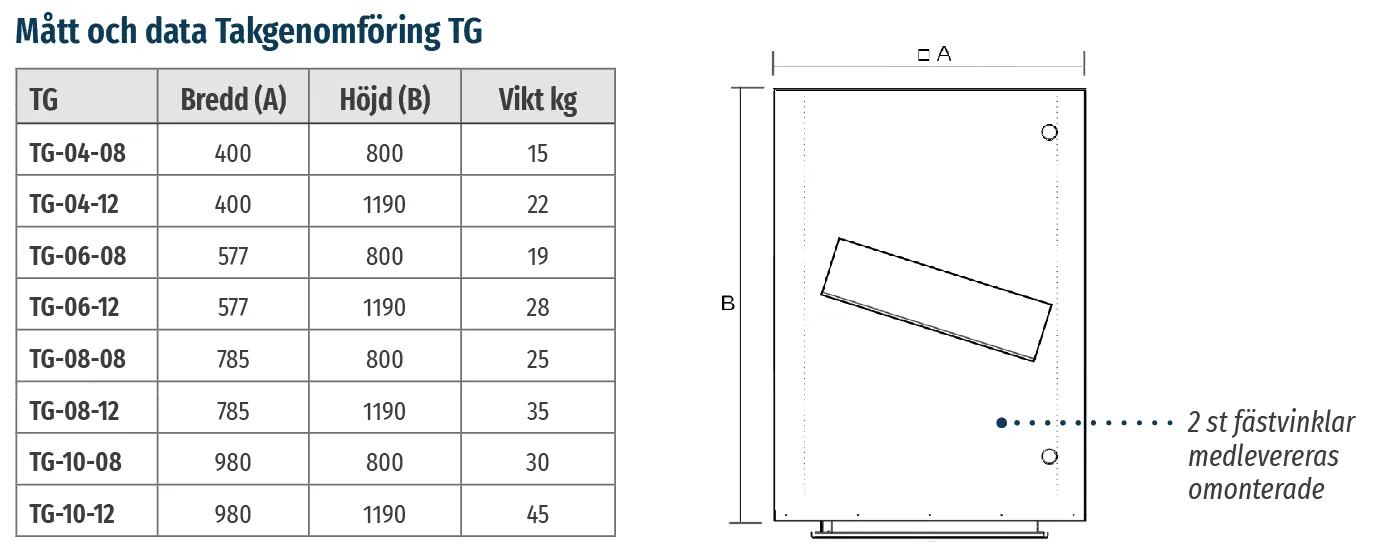

Takgenomföring TG är utvändigt tillverkad av aluzinkbelagd stålplåt i korrosivitetsklass C4 och invändigt isolerad med 50 mm isolering. Den levereras som standard i längd 800 mm eller 1180 mm. Takgenomföringen är försedd med infälld flexslang för strömförsörjning till takfläkten. TG kan kompletteras med flera tillbehör för att passa olika installationer. Två fästvinklar medlevereras för montering anpassad till aktuell taklutning.
ANSLUTNING/BOTTENRAM/INLOPPSGALLER
Välj ett av alternativen nedan beroende på hur takgenomföringen ska anslutas:
rektangulär kanalanslutning (TGBR), cirkulär kanalanslutning (TGBC) eller frisugande installation utan kanal (TGIG inloppsgaller).
A) Takgenomföring TGBR (rektangulär bottenram)
Takgenomföring TGBR har rektangulär anslutning mot ventilationskanal. Bottenramen är avsedd för PG-gejdanslutning.
B) Takgenomföring TGBC (cirkulär bottenram)
Takgenomföring TGBC har cirkulär anslutning mot ventilationskanal. Bottenramen har anslutningsstos med muffmått.
C) Inloppsgaller TGIG (frisugande installation)
Inloppsgaller TGIG används vid frisugande installation utan kanalanslutning. Gallret skyddar fläktens inlopp och minskar risken för att föremål faller ner i genomföringen vid framtida service eller rengöring. Tillverkat i aluzinkbelagd stålplåt, korrosivitetsklass C4.
Katalogblad – Tillbehör Takfläkt ERIK
Önskas annan kulör? Vänligen kontakta oss!
Leveranstid: 1-5 arbetsdagar.
Alla priser är exklusive moms och frakt.
Klicka här för att logga in.
Ansök om att bli registrerad kund här.
Är du privatperson? Kontakta oss så hjälper vi dig hitta en lokal installatör.
Beskrivning
Takgenomföring TG
Takgenomföring TG är anpassad för montage av Saleryds takfläktar och takhuvar.
Den är tillverkad av aluzinkbelagd stålplåt och isolerad med 50 mm mineralullsskiva med fiberytskikt.
Takgenomföringen levereras som standard i längd 800 mm (08) eller 1180 mm (12) och är utrustad med inbyggd VP-slang för dragning av elkabel. Två fästlinjaler medlevereras löst för enkel anpassning till aktuell taklutning.
Ytterligare information
| Bredd x Höjd | 400 x 800, 400 x 1200, 600 x 800, 600 x 1200, 800 x 800, 800 x 1200, 1000 x 800, 1000 x 1200 |
|---|---|

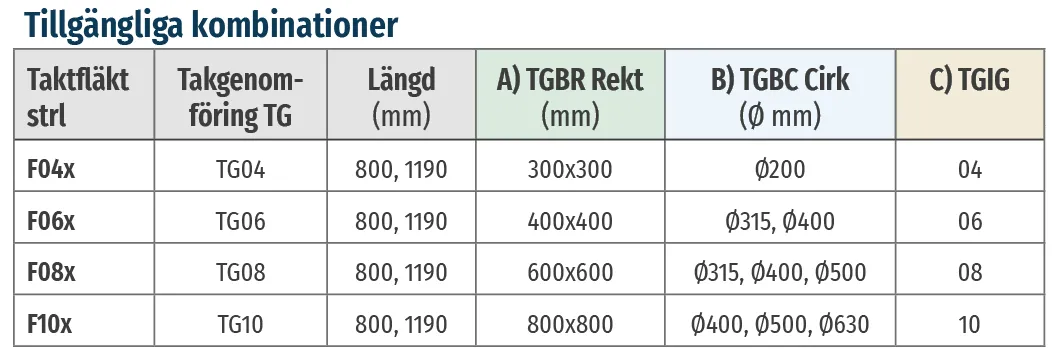

| Anslutning/Bottenram/Inloppsgaller | Rektangulär 300 x 300 mm TG04, Rektangulär 400 x 400 mm TG06, Rektangulär 500 x 500 mm TG06, Rektangulär 500 x 500 mm TG08, Rektangulär 600 x 600 mm TG08, Rektangulär 800 x 800 mm TG10, Cirkulär Ø200 mm muff TG04, Cirkulär Ø315 mm muff TG06, Cirkulär Ø400 mm muff TG06, Cirkulär Ø400 mm muff TG08, Cirkulär Ø500 mm muff TG08, Cirkulär Ø630 mm muff TG08, Cirkulär Ø630 mm muff TG10, Inloppsgaller TG04, Inloppsgaller TG06, Inloppsgaller TG08, Inloppsgaller TG10 |
